Với khả năng cung cấp PoE 802.3af/at và mở rộng dữ liệu Gigabit Ethernet, POE-E201 là giải pháp mạng lý tưởng cho các nhà cung cấp dịch vụ, khuôn viên trường học và khu vực công cộng. Nó cho phép bạn quản lý nguồn điện tập trung một cách dễ dàng, hiệu quả và tiết kiệm chi phí, bất kể vị trí xa xôi đến đâu.
Cắm là dùng ngay, và việc lắp đặt dây cáp cũng rất dễ dàng.
Bộ mở rộng PoE Gigabit 802.3af/at POE-E201 rất dễ cài đặt nhờ cấu hình cắm và chạy đơn giản. Nó được sử dụng giữa thiết bị nguồn (PSE) và thiết bị được cấp nguồn (PD).

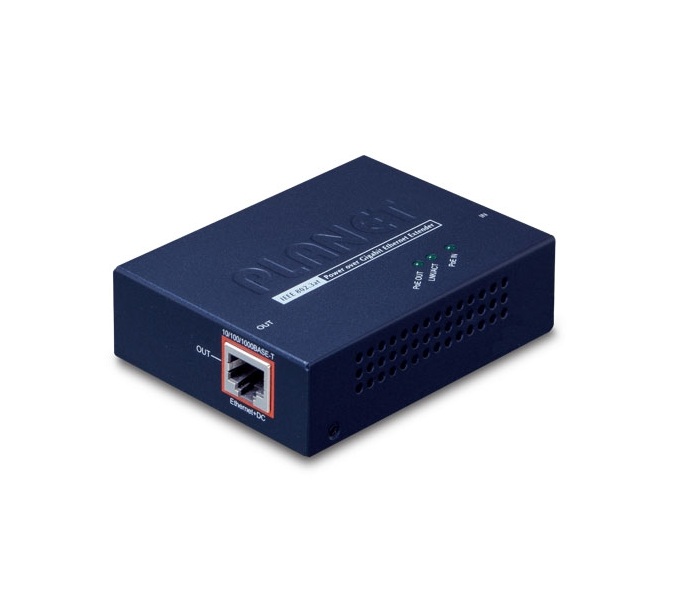

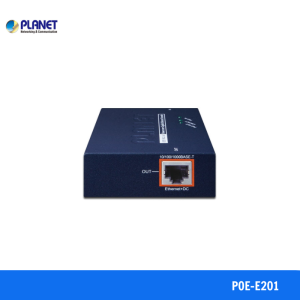

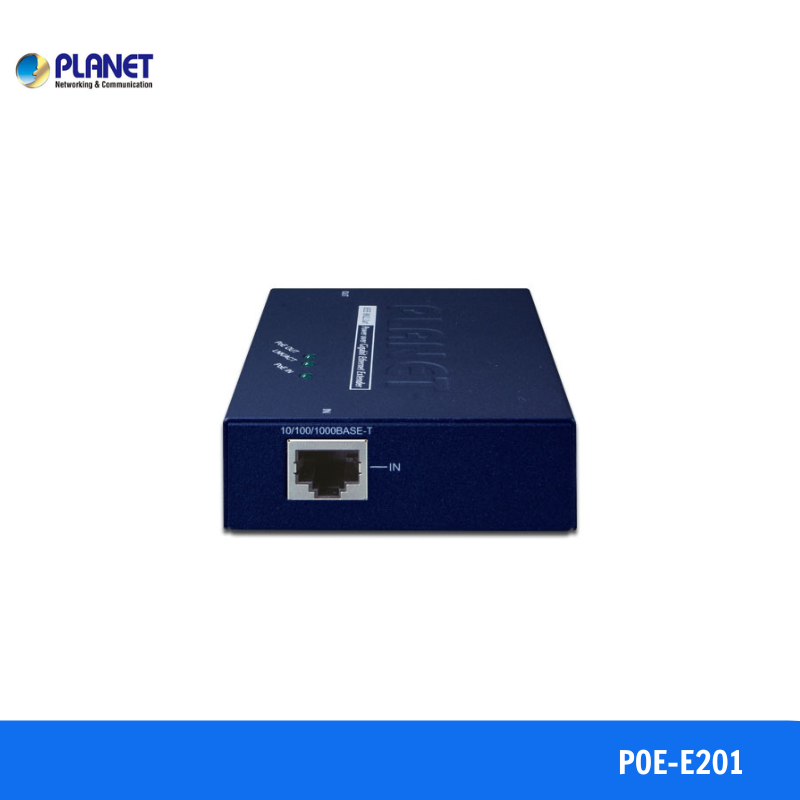

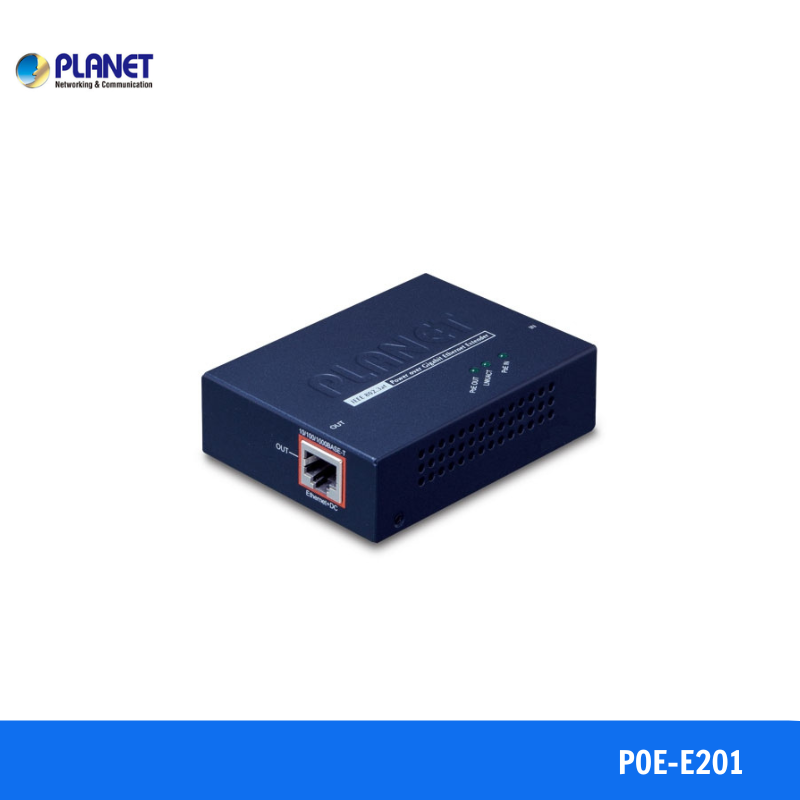

Bộ mở rộng PoE POE-E201 cấp nguồn cho thiết bị PD mà không ảnh hưởng đến hiệu suất truyền dữ liệu. POE-E201 cung cấp giải pháp tiết kiệm chi phí và nhanh chóng để tăng gấp đôi phạm vi PoE tiêu chuẩn từ 100 lên 200 mét. Bộ mở rộng PoE Gigabit 802.3af/at này, được thiết kế trong một hộp nhỏ gọn, có 2 cổng RJ45, trong đó cổng “PoE IN” hoạt động như đầu vào PoE (Dữ liệu và Nguồn) và cổng “PoE OUT” ở phía bên kia hoạt động như đầu ra PoE (Dữ liệu và Nguồn) . Cổng “PoE OUT” cũng là bộ cấp nguồn để truyền điện áp DC qua cáp Cat. 5/5e/6 và truyền dữ liệu và nguồn đồng thời giữa PSE và PD.
Ứng dụng:
Giám sát IP PoE tầm xa
Liệu cáp 100 mét có đủ dài cho việc triển khai hệ thống giám sát IP tầm xa? Câu trả lời chắc chắn là không. Để đạt được lợi ích của việc giám sát IP và cả việc phân phối camera IP tầm xa, bộ mở rộng PoE Gigabit 802.3af/at PLANET POE-E201 là một lựa chọn nhanh chóng và tiết kiệm chi phí bên cạnh việc sử dụng bộ cấp nguồn PoE hoặc bộ chuyển mạch Ethernet PoE được trang bị giao diện cáp quang.
Trong ứng dụng đơn giản nhất, POE-E201 cho phép lắp đặt camera IP PoE cách bộ cấp nguồn PoE tối đa 200 mét. Bộ cấp nguồn PoE cung cấp nguồn PoE trong 100 mét đầu tiên cho POE-E201 thông qua cáp UTP, sau đó POE-E201 chuyển tiếp dữ liệu Ethernet và nguồn PoE còn lại đến camera IP PoE. POE-E201 không yêu cầu nguồn điện bên ngoài và có thể được cài đặt dễ dàng bằng cấu hình cắm và chạy, nghĩa là người vận hành không cần phải cấu hình POE-E201.
Điểm truy cập không dây PoE tầm xa
Trong mạng LAN không dây, POE-E201 cho phép kết nối các điểm truy cập không dây bằng cáp Cat.5/5e/6 tiêu chuẩn với chiều dài hơn 100 mét từ thiết bị cấp nguồn PoE (PSE), chẳng hạn như bộ chuyển mạch PoE, hub cấp nguồn PoE hoặc bộ cấp nguồn PoE một cổng. POE-E201 cũng được cấp nguồn từ PoE trên cáp Ethernet và không cần nguồn điện bên ngoài. Do đó, POE-E201 có thể giảm việc sử dụng cáp và loại bỏ nhu cầu về ổ cắm điện chuyên dụng trên tường, trần nhà hoặc bất kỳ vị trí khó tiếp cận nào để triển khai điểm truy cập không dây.
Tính năng chính thiết bị mở rộng Gigabit PoE (IEEE 802.3at) PLANET POE-E201
- Tuân thủ tiêu chuẩn IEEE 802.3at Power over Ethernet Plus (PSE) và PD.
- Tương thích ngược với chuẩn IEEE 802.3802.3af Power over Ethernet
- Tuân thủ tiêu chuẩn IEEE 802.3/802.3u/802.3ab 10/100/1000BASE-T
- Mở rộng phạm vi PoE lên hơn 100 mét (328 feet).
- Tự động phát hiện và bảo vệ thiết bị PoE khỏi bị hư hỏng do lắp đặt không đúng cách.
- Hỗ trợ cài đặt nối tiếp
- Truyền cả dữ liệu Ethernet và nguồn PoE đến thiết bị từ xa.
- Không cần lắp đặt cáp nguồn bên ngoài.
- Kích thước nhỏ gọn, thiết kế có thể gắn tường
- Cắm và sử dụng ngay
Thông số kỹ thuật:
| Thông số kỹ thuật phần cứng | |
|---|---|
| LAN IN | 1 cổng Ethernet 10/100/1000BASE-T với PoE IEEE 802.3at/802.3af “Dữ liệu + Nguồn DC” ở chế độ MDI/MDI-X tự động, đầu nối RJ45 tự động đàm phán |
| ĐẦU RA MẠNG LAN | 1 cổng Ethernet 10/100/1000BASE-T với đầu ra PoE IEEE 802.3at/802.3af “Dữ liệu + DC”, tự động MDI/MDI-X, tự động đàm phán, đầu nối RJ45 |
| Kích thước (Chiều rộng x Chiều sâu x Chiều cao) | 94 x 70,3 x 26,2 mm |
| Cân nặng | 189g |
| Yêu cầu về nguồn điện | Tuân thủ chuẩn IEEE 802.3at PoE+ với điện áp trong khoảng 52V-56V DC. Tuân thủ chuẩn IEEE 802.3af PoE với điện áp trong khoảng 48V-51V DC. |
| Mức tiêu thụ điện năng | Công suất tối đa của hệ thống: 2,6 watt / Công suất đầu ra PoE tối đa: 36 watt |
| Bao vây | Kim loại |
| Lắp đặt | Lắp đặt trên tường hoặc thanh ray DIN |
| Sự bảo vệ | ESD (Ethernet): 2KV Điện áp đột biến (EFT cho nguồn điện): 2KV |

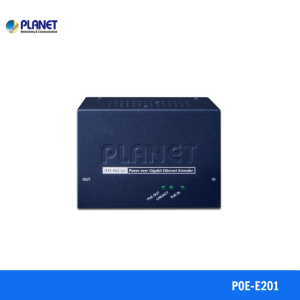

| Đèn báo LED | 1 cổng PoE IN ( Xanh lá cây ) 1 cổng LAN Data ( Xanh lá cây ) 1 cổng PoE OUT ( Vàng hổ phách ) |
| Cáp mạng | 10BASE-T: Cáp UTP Cat. 5 4 cặp, phạm vi lên đến 100m (328ft) 100BASE-TX: Cáp UTP Cat. 5 4 cặp, phạm vi lên đến 100m (328ft) 1000BASE-T: Cáp UTP Cat. 5e, 6, 6A 4 cặp, phạm vi lên đến 100m (328ft) EIA/TIA-568 100-ohm STP (100m, 328ft) |
| Thông số kỹ thuật chuyển mạch | |
| Tốc độ dữ liệu | 10/100/1000Mbps |
| Kiến trúc chuyển mạch | Lưu trữ và chuyển tiếp |
| Thông lượng chuyển mạch | 10Mbps: 14880pps@64Bytes 100Mbps: 148810pps@64Bytes 1000Mbps: 1488000pps@64Bytes |
| Kích thước khung tối đa | 9K byte |
| Kiểm soát lưu lượng | Áp suất ngược cho chế độ bán song công IEEE 802.3x, khung tạm dừng cho chế độ song công toàn phần. |
| Cấp nguồn qua Ethernet | |
| Tiêu chuẩn PoE | Cổng “PoE In” hỗ trợ cấp nguồn qua Ethernet IEEE 802.3at cộng với PD loại 4 ở đầu/giữa đoạn mạng. Cổng “PoE Out” hỗ trợ cấp nguồn qua Ethernet IEEE 802.3at cộng với PSE ở đầu đoạn mạng. Tương thích ngược với chuẩn cấp nguồn qua Ethernet IEEE 802.3af. |
| Loại nguồn PoE | Nhịp cuối/Loại A |
| Nguồn PoE | Cổng “PoE In”: 48~56V DC, công suất tối đa 30,8 watt. Cổng “PoE Out”: 44~52V DC, công suất tối đa 26 watt. |
| Phân bổ chân nguồn | Cổng “PoE In” 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) Cổng “PoE Out” 1/2 (+), 3/6 (-) |
| Khoảng cách tối đa | 500 mét với khả năng lắp đặt nối tiếp 4 thiết bị. |
| Tuân thủ tiêu chuẩn | |
| Tuân thủ quy định | Đạt tiêu chuẩn FCC Phần 15 Loại A, CE |
| Tuân thủ tiêu chuẩn | Ethernet IEEE 802.3 10BASE-T, Ethernet tốc độ cao IEEE 802.3u 100BASE-TX, Ethernet Gigabit IEEE 802.3ab, Cấp nguồn qua Ethernet IEEE 802.3af, Cấp nguồn qua Ethernet Plus IEEE 802.3at, Điều khiển luồng IEEE 802.3x |
| Môi trường | |
| Vận hành | Nhiệt độ: -10 ~ 60 độ C Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
| Kho | Nhiệt độ: -40 ~ 85 độ C Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
| Thông tin đặt hàng | |
|---|---|
POE-E201 |
Bộ mở rộng Ethernet Gigabit cấp nguồn qua chuẩn IEEE 802.3at |
