Bộ cấp nguồn PoE-172 Ultra Power over Ethernet của PLANET cung cấp công suất tối đa 60 watt và kết nối dữ liệu Ethernet tốc độ cao ở bất kỳ đâu trong cơ sở hạ tầng mạng của bạn. Giải pháp PoE một cổng Ultra Power over Ethernet của PLANET bao gồm các sản phẩm sau:
■ POE-172 : Bộ cấp nguồn PoE 60 watt
■ POE-171S : Bộ chia nguồn PoE 12V/19V/24V DC
Triển khai mạng PoE Gigabit Ultra Power nhanh chóng và dễ dàng.
POE-172 là bộ cấp nguồn PoE một cổng , công suất tối đa 60 watt qua cáp Ethernet. Thiết bị này được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng tăng về công suất yêu cầu cao hơn của các thiết bị mạng như:
■ Camera PTZ Speed Dome
■ Máy tính cảm ứng AIO (All-in-One)
■ Màn hình hiển thị kỹ thuật số từ xa
■ Các thiết bị mạng khác cần công suất cao hơn để hoạt động bình thường. POE-172 cung cấp dữ liệu kỹ thuật số Ethernet với nguồn điện 56V DC qua cáp xoắn đôi như một bộ cấp nguồn qua Ethernet 60 watt, và bộ chia nguồn qua Ethernet Ultra POE-171S được kết nối sẽ tách dữ liệu kỹ thuật số và nguồn điện thành ba đầu ra tùy chọn ( 12V / 19V / 24V DC ) với khoảng cách lên đến 100 mét.
Công suất 60 watt qua cáp UTP 4 cặp.
Các giải pháp PoE siêu cấp POE-172 và POE-171S sử dụng cùng một tiêu chuẩn cáp như IEEE 802.3at/af PoE. Thay vì cấp nguồn qua cáp UTP xoắn 2 cặp – dù là đầu cuối (chân 1, 2, 3 và 6) hay giữa (chân 4, 5, 7 và 8), nó cung cấp khả năng cấp nguồn lên đến 60 watt bằng cách sử dụng cả bốn cặp cáp Ethernet tiêu chuẩn Cat. 5e/Cat. 6. Trong hệ thống 4 cặp mới, hai bộ điều khiển PSE sẽ được sử dụng để cấp nguồn cho cả các cặp dữ liệu và các cặp dự phòng.
|
Tiêu chuẩn PoE |
IEEE 802.3af |
IEEE 802.3at |
Ultra PoE (POE-172) |
|
Công suất tối đa do PSE cung cấp |
15,4 watt |
30 watt |
60 watt |
|
Công suất khả dụng tại PD |
12,95 watt |
25,5 watt |
50 watt |
|
Dải điện áp |
48V |
50~57V |
56V |
|
Cặp dây xoắn được sử dụng |
2 cặp |
4 cặp |
|
|
Các chế độ được hỗ trợ |
Đầu nhịp hoặc giữa nhịp |
Nhịp cuối + Nhịp giữa |
|
|
Hỗ trợ cáp |
Loại 3/5/5e/6 |
Cat. 5e/6 |
|
Thiết kế nhỏ gọn và tất cả trong một

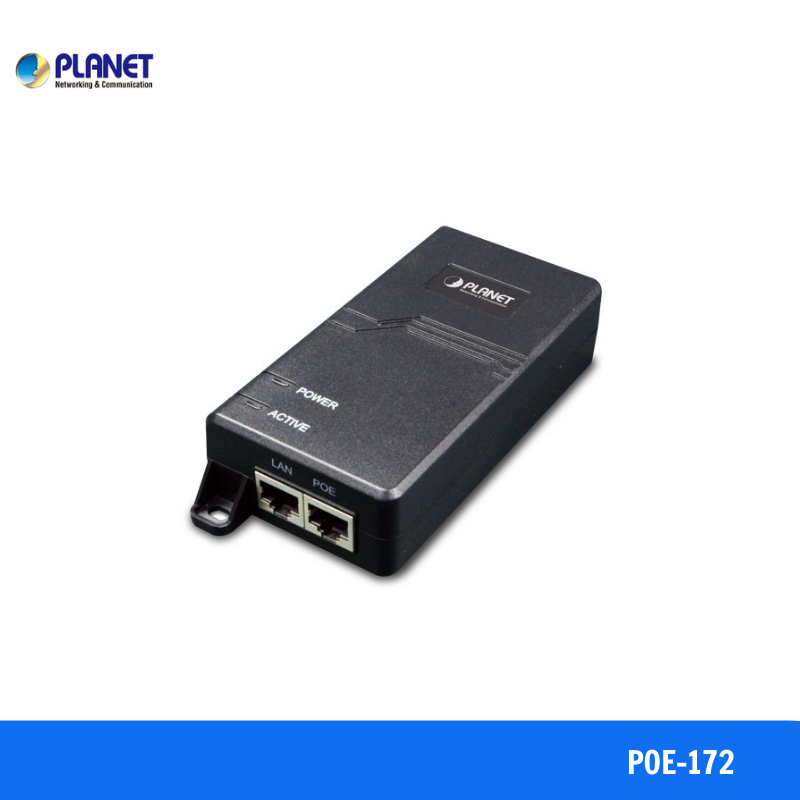

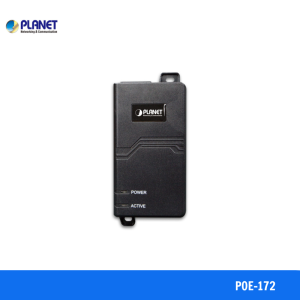

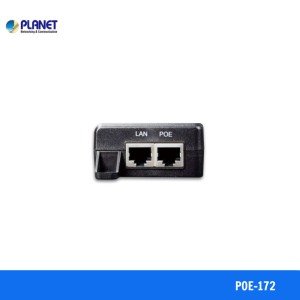

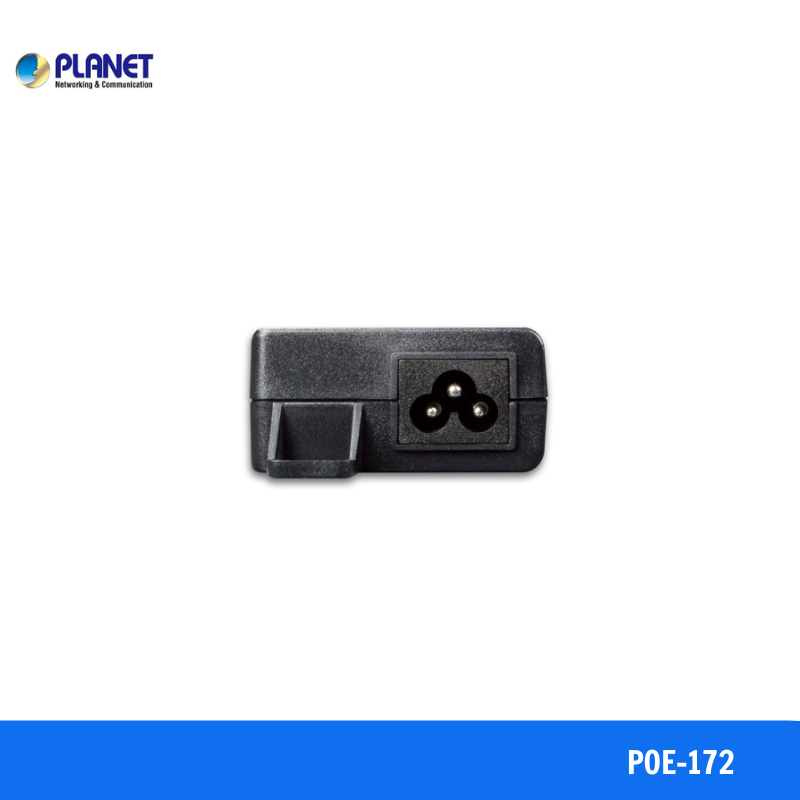

Với các khái niệm ” Dễ dàng cài đặt “, ” Cắm và chạy ” và ” Khắc phục sự cố đơn giản ” dành cho người dùng doanh nghiệp và gia đình, POE-172 là bộ cấp nguồn PoE+ một cổng tất cả trong một với nguồn điện bên trong. Trong vỏ máy nhỏ gọn, POE-172 cung cấp một ổ cắm đầu vào AC 100-240V ở mặt trước, hai đèn LED (Nguồn hệ thống và PoE đang hoạt động) ở mặt trên và hai cổng RJ45 (cổng PoE và cổng LAN) ở mặt sau. Chỉ cần cắm cáp Ethernet và dây nguồn, POE-172 đã sẵn sàng cung cấp khả năng truyền thông mạng tốc độ cao và chức năng cấp nguồn PoE siêu mạnh cùng lúc mà không cần cấu hình phần mềm.
Lắp đặt cáp nhanh chóng và dễ dàng cho việc triển khai mạng PoE.
Tương thích ngược với cả hai chuẩn PoE 802.3af và 802.3at, POE-172 cho phép người dùng linh hoạt triển khai các thiết bị tiêu chuẩn và công suất cao để truyền dữ liệu và nguồn điện đồng thời thông qua một cáp Ethernet duy nhất với khoảng cách lên đến 100 mét. POE-172 giải phóng việc triển khai camera IP an ninh và điểm truy cập không dây khỏi những hạn chế về vị trí ổ cắm điện và dây dẫn AC bổ sung. Do đó, nó giảm thiểu cáp và loại bỏ nhu cầu về ổ cắm điện trên tường, trần nhà hoặc bất kỳ nơi nào khó tiếp cận, và quan trọng nhất là giảm thời gian lắp đặt.
Lắp đặt bộ cấp nguồn PoE Ultra:
Nhờ khả năng tương thích ngược với chuẩn PoE IEEE 802.3at/af, POE-172 có thể kết nối trực tiếp với bất kỳ thiết bị đầu cuối IEEE 802.3at/af nào, chẳng hạn như camera mạng PTZ (quay, nghiêng và thu phóng), điện thoại VoIP màn hình cảm ứng màu và điểm truy cập mạng LAN không dây đa kênh.
Lắp đặt bộ cấp nguồn PoE siêu cấp và bộ chia PoE:
Đối với những nơi khó tìm thấy ổ cắm điện, bộ POE-172 và POE-171S hoạt động như một cặp để cung cấp cách dễ nhất để cấp nguồn cho các thiết bị Ethernet cần công suất đầu vào cao, chẳng hạn như camera mạng PTZ (quay, nghiêng và thu phóng), camera PTZ dạng vòm, điện thoại VoIP màn hình cảm ứng màu và các điểm truy cập mạng LAN không dây đa kênh được lắp đặt trên nóc tòa nhà hoặc sử dụng trong văn phòng doanh nghiệp hoặc nhà riêng.
Mở rộng khả năng lắp đặt bộ cấp nguồn PoE IEEE 802.3at
: Liệu cáp 100 mét có đủ cho nhiều ứng dụng giám sát IP khác nhau? Câu trả lời chắc chắn là không. Để đạt được lợi ích của giám sát IP và cả việc phân phối camera IP tầm xa, bộ cấp nguồn PoE POE-172 và bộ mở rộng PoE PLANET, IPOE-E174, có thể là một lựa chọn nhanh chóng và tiết kiệm chi phí. Trong ứng dụng đơn giản nhất, bộ mở rộng PoE cho phép lắp đặt camera IP PoE cách POE-172 tối đa 200 mét. POE-172 cung cấp nguồn PoE trong 100 mét đầu tiên cho bộ mở rộng PoE thông qua cáp UTP, sau đó bộ mở rộng PoE sẽ chuyển tiếp dữ liệu Ethernet và nguồn PoE còn lại đến các camera IP PoE ở xa.
Tính năng chính Nguồn PoE PLANET POE-172 Gigabit PoE++ Injector IEEE 802.3bt (60W)
Giao diện
- 2 giao diện RJ45
– 1 cổng dữ liệu 10/100/1000Mbps + đầu ra nguồn
– Đầu vào dữ liệu 1 cổng 10/100/1000Mbps
- 1 ổ cắm điện đầu vào AC 100-240V
Cấp nguồn qua Ethernet
- Công suất cực cao qua Ethernet PSE
- Công suất tối đa 60 watt trên cáp UTP 4 cặp
- Tương thích ngược với thiết bị PD IEEE 802.3at/af.
- Tự động phát hiện thiết bị PoE IEEE 802.3at/af để kiểm tra xem có hư hỏng nào do lắp đặt không đúng cách hay không.
- Cấp nguồn từ xa lên đến 100m
Phần cứng
- Thiết kế nhỏ gọn, tất cả trong một.
- Nguồn điện bên trong
- Đèn LED báo trạng thái nguồn và đèn LED báo hoạt động (sẵn sàng/đang sử dụng PoE)
Thông số kỹ thuật thiết bị cấp nguồn PoE PLANET POE-172
| HARDWARE SPECIFICATIONS | |
|---|---|
| Interface | LAN: 1 x RJ45 STP, “Data” Input Port PoE: 1 x RJ45 STP, “Data + Power” Output Port AC Connector: 1 x AC input power socket, IEC-320 C6 |
| Network Cable | Ultra PoE (60W): 4-pair UTP Cat. 5, 5e, 6 up to 100m (328ft) 802.3af/at PoE (15W/30W): 2-pair UTP Cat. 3, 4, 5, up to 100m (328ft) |
| LED Indicator | System: Power x 1 (green) PoE Port: Active, PoE ready/in-use x 1 (green) |
| Data Rate | 10/100/1000Mbps |
| Dimensions (W x D x H) | 115 x 62.5 x 31 mm |
| Weight | 235g |
| Unit Output Voltage | DC 56V, 1.08A |
| Power Requirements | 100-240V AC @50/60Hz, 1.5A max. |
| Power Consumption | 60 watts max. |
| Operating Temperature | 0 ~ 50 degrees C |
| Storage Temperature | -10 ~ 70 degrees C |
| Operating Humidity | 5 ~ 95%, relative humidity, non-condensing |
| Storage Humidity | 5 ~ 95%, relative humidity, non-condensing |
| POWER OVER ETHERNET | |
| PoE Standard | Ultra PoE over 4-pair UTP cable, IEEE 802.3at Power over Ethernet Plus End-span/Mid-span PSE |
| PoE Power Supply Type | End-span + Mid-span |
| Power Pin Assignment | Pair 1 End-span: 1/2 (+), 3/6 (-) Pair 2 Mid-span: 4/5 (+), 7/8 (-) |
| PoE Power Output | DC 56V/60-watt PoE via 4-pair DC 56V/30-watt PoE via 2-pair |
| STANDARDS CONFORMANCE | |
| Standards Compliance | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet |
| Regulatory Compliance | FCC Part 15 Class B, CE |
| Thông tin đặt hàng | |
|---|---|
POE-172 |
Bộ cấp nguồn PoE siêu mạnh 60W một cổng 10/100/1000Mbps |
