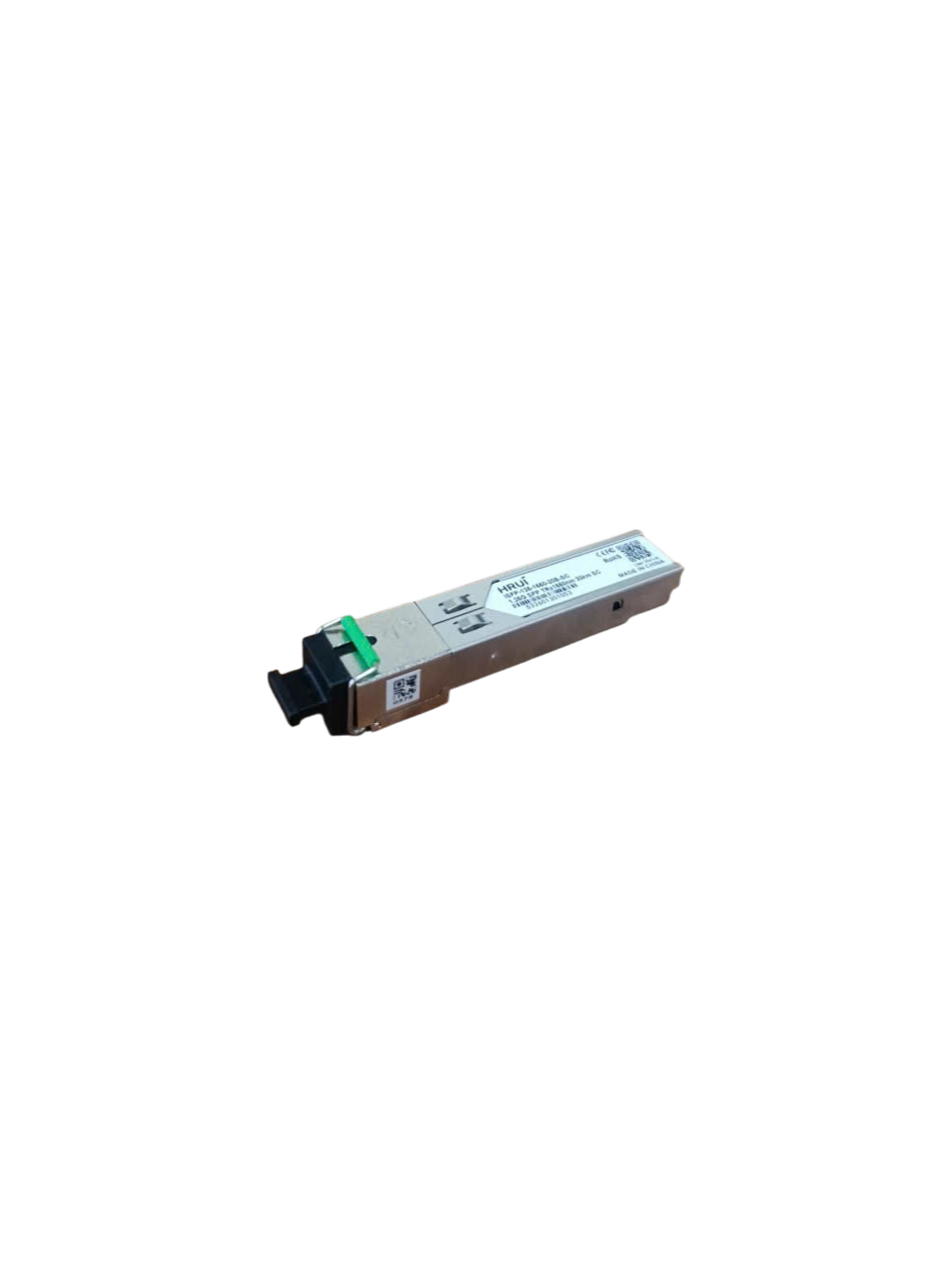

ISFP-125-1550-20B-SC là dòng module quang SFP (Small Form-factor Pluggable) chuẩn công nghiệp, được thiết kế để truyền tải dữ liệu tốc độ cao qua mạng cáp quang. Điểm khác biệt lớn nhất của mã này so với các loại thông thường là khả năng hoạt động ổn định trong môi trường khắc nghiệt và công nghệ truyền dẫn đơn sợi (BiDi).
Contents
Đặc điểm nổi bật:
- Công nghệ BiDi (Bidirectional): Cho phép truyền và nhận tín hiệu đồng thời trên duy nhất 1 sợi quang (Single-mode). Điều này giúp tiết kiệm 50% chi phí hạ tầng cáp quang so với các dòng module truyền thống cần 2 sợi.
- Chuẩn Công Nghiệp (Industrial Grade): Vỏ ngoài được thiết kế chắc chắn, linh kiện cao cấp cho phép thiết bị hoạt động ở dải nhiệt độ rộng (thường từ -40°C đến +85°C), phù hợp cho các tủ điện ngoài trời, nhà máy hoặc hầm mỏ.
- Kết nối SC tiện lợi: Thay vì sử dụng đầu vuông nhỏ LC phổ biến trên SFP, mã này sử dụng đầu nối SC (đầu vuông lớn), giúp kết nối chắc chắn và dễ dàng thao tác trong các môi trường công nghiệp.
- Tính năng Hot-Swappable: Hỗ trợ cắm nóng, cho phép thay thế hoặc lắp đặt mới mà không cần tắt nguồn thiết bị (Switch hoặc Media Converter).
Thông số kỹ thuật chi tiết:
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | ISFP-125-1550-20B-SC |
| Thương hiệu | HRUI |
| Tốc độ truyền dẫn | 1.25 Gbps (Gigabit Ethernet) |
| Loại sợi quang | Single-mode Fiber (SMF) |
| Khoảng cách truyền | Tối đa 20km |
| Bước sóng truyền (TX) | 1310 nm |
| Bước sóng nhận (RX) | 1550 nm |
| Loại đầu nối | SC Simplex (1 sợi) |
| Điện áp hoạt động | 3.3V |
| Nhiệt độ hoạt động | -40°C ~ +85°C (Industrial Grade) |
| Tiêu chuẩn tuân thủ | IEEE 802.3z, SFP MSA, RoHS |
Nguyên lý hoạt động theo cặp (Pair):
Để hệ thống mạng hoạt động, module quang (BiDi) bắt buộc phải sử dụng theo cặp có bước sóng đối xứng.

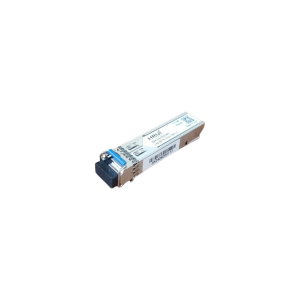

- Đầu A (ISFP-125-1310-20A-SC): Phát 1310nm / Nhận 1550nm.
- Đầu B (ISFP-125-1550-20B-SC): Phải là mã có bước sóng Phát 1550nm / Nhận 1310nm.
Lưu ý khi lắp đặt:
- Kiểm tra đầu nối: Đảm bảo dây nhảy quang của bạn là đầu SC/UPC (màu xanh dương) để khớp với module.
- Làm sạch: Luôn vệ sinh đầu sợi quang trước khi cắm để tránh suy hao tín hiệu do bụi bẩn.
- Công suất quang: Với khoảng cách 20km, nếu bạn test thử ở khoảng cách quá ngắn (dưới 1-2m), nên sử dụng bộ suy hao quang để tránh làm hỏng mắt đọc (receiver) của module.
Tương thích hoàn toàn với các thiết bị mạng công nghiệp có khe cắm SFP
- Module SFP công nghiệp 1 sợi quang HRUI thường được dùng với các thiết bị mạng công nghiệp (Industrial Media Converter, Industrial Ethernet Switch đảm bảo chất lượng tín hiệu tốt trong điều kiện làm việc khó khăn.
- Module Singlemode SFP HRUI hỗ trợ kết nối các khoảng cách 20km đáp ứng với nhiều khoảng cách kết nối với các thiết bị quang khác nhau và cho ứng dụng mở rộng mạng LAN có dây và không dây tiện lợi và tiết kiệm chi phí tại các điểm lắp đặt ngoài trời và khu công nghiệp.
