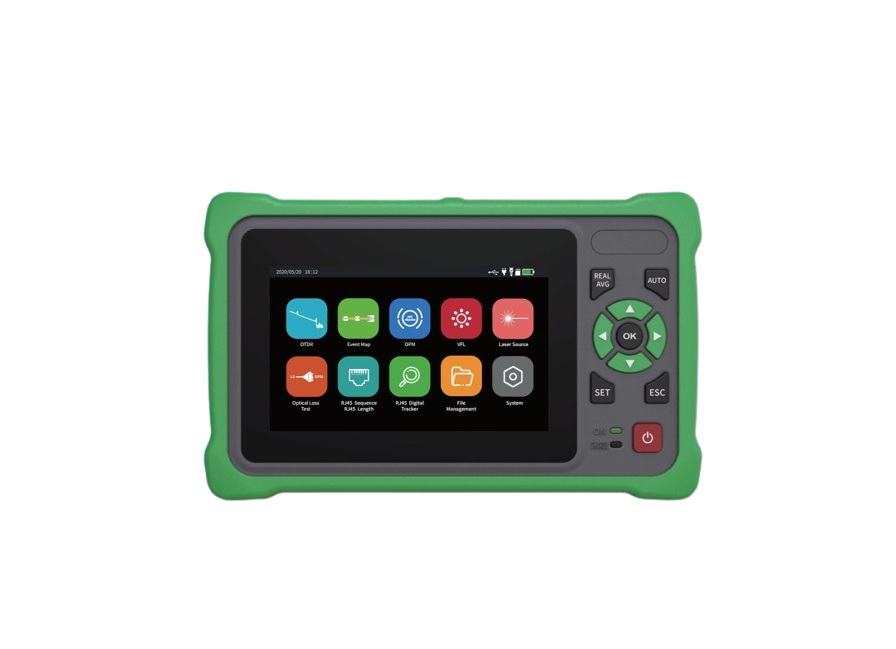

Máy Đo Cáp Quang OTDR Grandlink GLK4500 Mini Chính Hãng – Thiết Bị Đo Quang Đa Năng Cầm Tay
Máy đo cáp quang Grandlink GLK4500 là dòng Mini OTDR đa chức năng chuyên dụng dành cho kỹ thuật viên thi công và bảo trì hệ thống mạng quang FTTH, FTTx, GPON và hạ tầng viễn thông. Thiết bị tích hợp nhiều chức năng trong cùng một máy như OTDR, OPM, VFL, nguồn phát quang LS, đo suy hao quang, dò cáp mạng RJ45 và kiểm tra chiều dài cáp LAN.
Grandlink GLK4500 sở hữu thiết kế nhỏ gọn, màn hình cảm ứng điện dung TFT LCD 4.3 inch sắc nét cùng giao diện trực quan giúp thao tác nhanh chóng và dễ sử dụng ngoài hiện trường. Máy hỗ trợ nhiều phiên bản bước sóng như 1310/1550nm, 1625nm, 1650nm và MM 850/1300nm đáp ứng đa dạng nhu cầu đo kiểm mạng quang.
Thiết bị có dải động lên đến 30dB, vùng chết sự kiện chỉ 1.5m, hỗ trợ đo khoảng cách tối đa lên đến 260km cho khả năng phân tích tuyến cáp quang chính xác và hiệu quả. Ngoài ra, máy còn tích hợp bút soi quang đỏ VFL 10mW, đo công suất quang OPM từ -50dBm đến +26dBm và chức năng dò dây mạng RJ45 lên đến 300m.
Tính Năng Nổi Bật Của Grandlink GLK4500
- Tích hợp đa chức năng: OTDR, OPM, VFL, LS, dò cáp RJ45
- Màn hình cảm ứng TFT LCD 4.3 inch
- Hỗ trợ đa bước sóng 1310/1550nm, 1625nm, 1650nm
- Dải động tối đa lên đến 30dB
- Vùng chết sự kiện chỉ 1.5m
- Đo khoảng cách lên đến 260km
- Tích hợp soi lỗi quang VFL 650nm / 10mW
- Đo công suất quang OPM -50dBm ~ +26dBm
- Hỗ trợ dò dây và đo chiều dài cáp mạng RJ45
- Bộ nhớ lưu trữ 8GB hỗ trợ hơn 20.000 biểu đồ đo
- Pin Lithium 5000mAh thời lượng sử dụng lâu
- Thiết kế Mini OTDR nhỏ gọn, dễ mang theo
Thông Số Kỹ Thuật Máy Đo OTDR Grandlink GLK4500
| Thông số | Giá trị |
|---|---|
| Model | Grandlink GLK4500 |
| Loại thiết bị | Mini OTDR cầm tay |
| Bước sóng OTDR | 1310/1550nm, 1550nm, 1610nm, 1625nm, 1650nm, 850/1300nm |
| Dải động | 22dB ~ 30dB |
| Vùng chết sự kiện | 1.5m |
| Vùng chết suy hao | 8m |
| Khoảng cách đo | 0.1km ~ 260km |
| Độ rộng xung | 5ns ~ 20us |
| Độ chính xác đo | ±(0.75m + khoảng lấy mẫu + 0.0025% khoảng cách đo) |
| Độ tuyến tính | ±0.03dB/dB |
| Điểm lấy mẫu | ≥160k |
| Độ phân giải lấy mẫu | 0.015m ~ 16m |
| Định dạng file | SOR Standard |
| Phương pháp phân tích | 4 điểm / 5 điểm |
| Chuẩn an toàn laser | Class II |
| Đầu nối quang | FC/UPC, thay thế SC/ST/LC |
| OPM dải đo | -50dBm ~ +26dBm |
| OPM bước sóng hiệu chuẩn | 850/980/1300/1310/1490/1550/1625/1650nm |
| VFL | 650nm ±20nm / ≥10mW |
| Nguồn phát quang LS | ≥ -5dBm |
| Dò cáp mạng RJ45 | 300m |
| Đo chiều dài cáp RJ45 | 300m |
| Màn hình | TFT LCD màu 4.3 inch cảm ứng đa điểm |
| Bộ nhớ | 8GB, lưu trên 20.000 kết quả |
| Cổng kết nối | Type-C, RJ45 LAN |
| Pin | Lithium-ion 5000mAh |
| Thời gian sạc | Khoảng 4 giờ |
| Nhiệt độ hoạt động | -10°C ~ +50°C |
| Nhiệt độ lưu trữ | -40°C ~ +70°C |
| Độ ẩm hoạt động | 0 ~ 95% không ngưng tụ |
| Độ cao hoạt động | ≤ 4000m |
| Kích thước | 173 × 109 × 45mm |
| Trọng lượng | ≤ 0.5kg |
Grandlink GLK4500 là giải pháp Mini OTDR chuyên nghiệp giúp kỹ thuật viên dễ dàng kiểm tra, đo kiểm và xử lý sự cố mạng quang với độ chính xác cao, thao tác nhanh và tính di động tối ưu.
