Máy Đo Cáp Quang OTDR Grandlink GLK-3500 Chính Hãng – Tích Hợp OPM, OLS, VFL & Test RJ45
Máy đo cáp quang Grandlink GLK-3500 là thiết bị OTDR đa năng chuyên dụng dành cho kỹ thuật viên và đơn vị thi công hệ thống quang FTTH, FTTx, mạng LAN và viễn thông. Thiết bị tích hợp đồng thời các chức năng OTDR, nguồn phát quang OLS, đo công suất quang OPM, soi lỗi sợi quang VFL và kiểm tra cáp mạng RJ45 trong cùng một thiết bị nhỏ gọn.

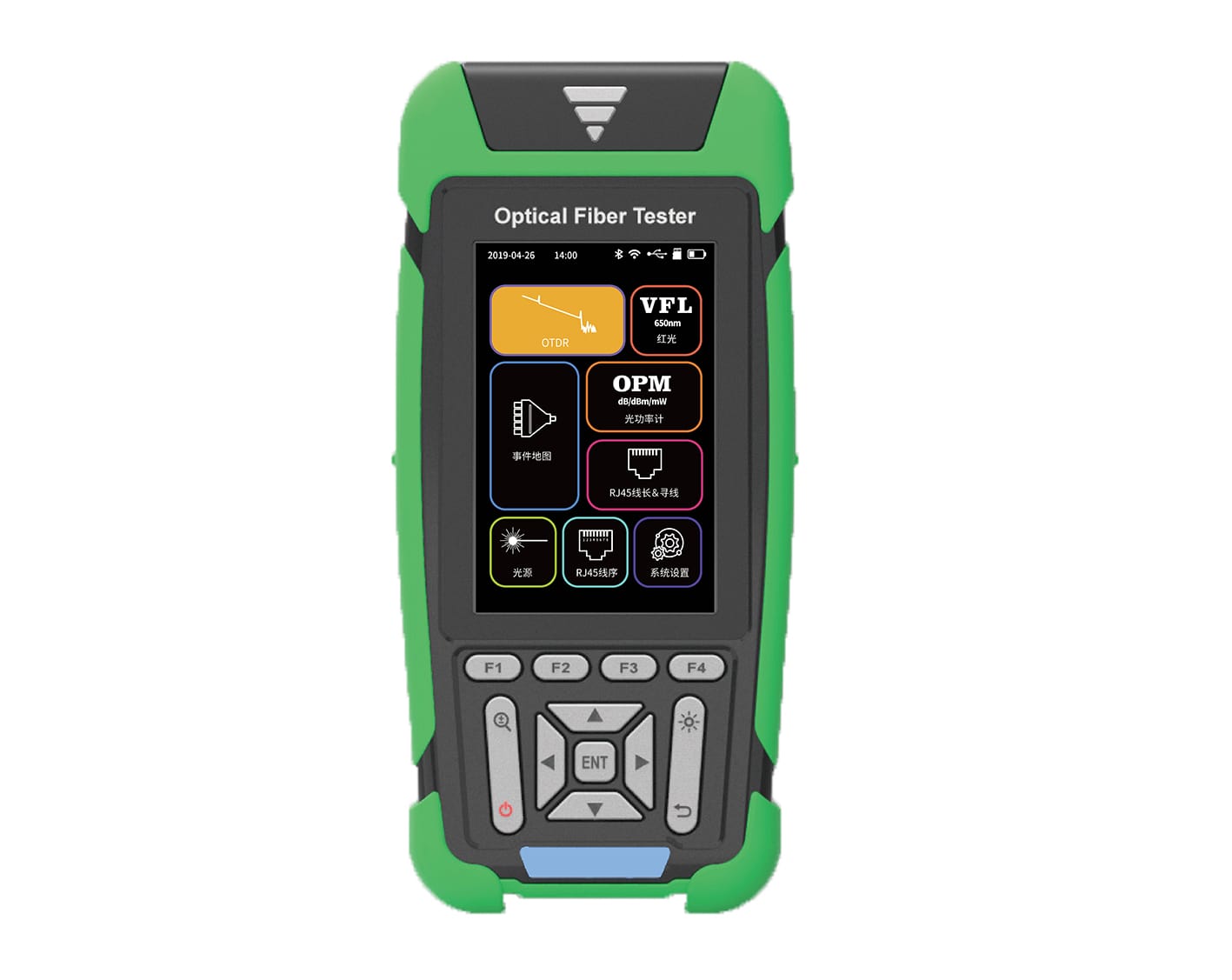

Grandlink GLK-3500 được trang bị màn hình màu LCD 3.5 inch sắc nét cùng giao diện UI trực quan, hỗ trợ tiếng Việt và tiếng Anh giúp thao tác dễ dàng ngoài hiện trường. Máy hỗ trợ đo bước sóng đơn mode 1310nm/1550nm với dải động lên đến 26dB/24dB, vùng chết sự kiện nhỏ hơn 3m và vùng chết suy hao dưới 8m, mang lại khả năng phân tích tuyến cáp quang chính xác và nhanh chóng.
Thiết bị còn tích hợp chức năng đo công suất quang OPM với dải đo từ +26dBm đến -50dBm, nguồn phát quang ổn định OLS 1310nm/1550nm và bút soi quang đỏ VFL 650nm/10mW giúp kiểm tra lỗi sợi quang hiệu quả. Ngoài ra, máy hỗ trợ đo chiều dài cáp mạng LAN RJ45 lên đến 300m, đáp ứng đa dạng nhu cầu kiểm tra và bảo trì hệ thống mạng.
Tính Năng Nổi Bật Của OTDR Grandlink GLK-3500
- Tích hợp 5 trong 1: OTDR, OPM, OLS, VFL, Test RJ45
- Màn hình màu LCD 3.5 inch
- Hỗ trợ tiếng Việt / tiếng Anh
- Bước sóng đo 1310nm / 1550nm
- Dải động lên đến 26dB / 24dB
- Vùng chết sự kiện nhỏ hơn 3m
- Đo công suất quang từ +26dBm đến -50dBm
- VFL ánh sáng đỏ 650nm / 10mW
- Đo chiều dài cáp mạng RJ45 lên đến 300m
- Thiết kế nhỏ gọn, trọng lượng dưới 0.35kg
- Phù hợp thi công FTTH, FTTx, LAN, CCTV
Thông Số Kỹ Thuật Máy Đo OTDR Grandlink GLK-3500
| Thông số | Giá trị |
|---|---|
| Model | Grandlink GLK-3500 |
| Loại sợi hỗ trợ | Singlemode G.652 |
| Bước sóng OTDR | 1310nm / 1550nm ±20nm |
| Dải động | 26dB / 24dB |
| Vùng chết sự kiện | 2.5m |
| Vùng chết suy hao | 8m |
| Khoảng cách đo | 500m ~ 128km |
| Độ rộng xung | 3ns ~ 10us |
| Độ chính xác khoảng cách | ±(1m + khoảng lấy mẫu + 0.005% khoảng cách đo) |
| Độ chính xác suy hao | ±0.2dB/dB |
| Điểm lấy mẫu | 16k ~ 128k |
| Độ phân giải lấy mẫu | 0.05m ~ 8m |
| Độ chính xác phản xạ | ±3dB |
| Bộ nhớ lưu trữ | Bộ nhớ trong ≥600, hỗ trợ thẻ TF |
| Chuẩn file | SOR Standard |

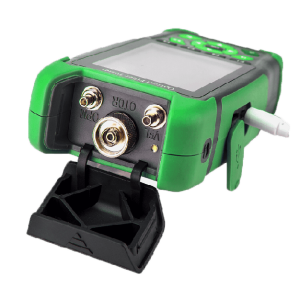

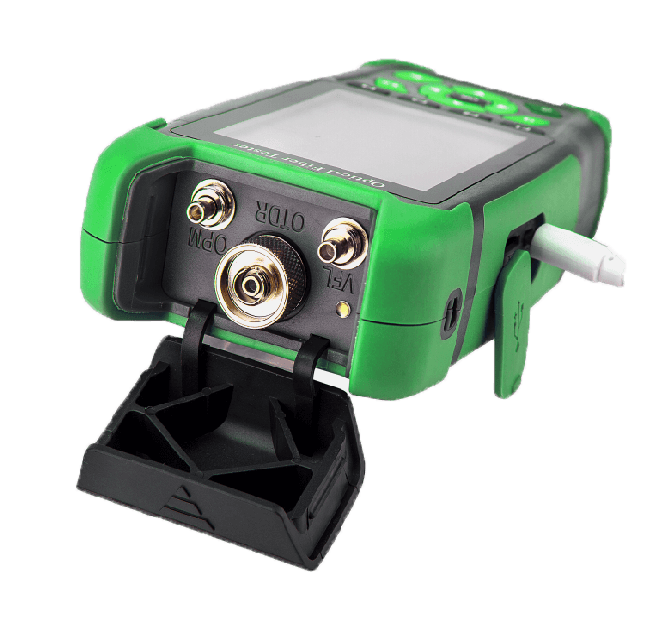

| Đầu nối OTDR | FC/UPC, thay thế SC/ST |
| OPM bước sóng | 800nm ~ 1700nm |
| Dải đo OPM | -50dBm ~ +26dBm |
| Giao tiếp OPM | FC/SC/ST |
| OLS bước sóng | 1310nm / 1550nm |
| Công suất phát OLS | ≥ -5dBm |
| VFL | 650nm / 10mW |
| Chế độ VFL | CW / 1Hz / 2Hz |

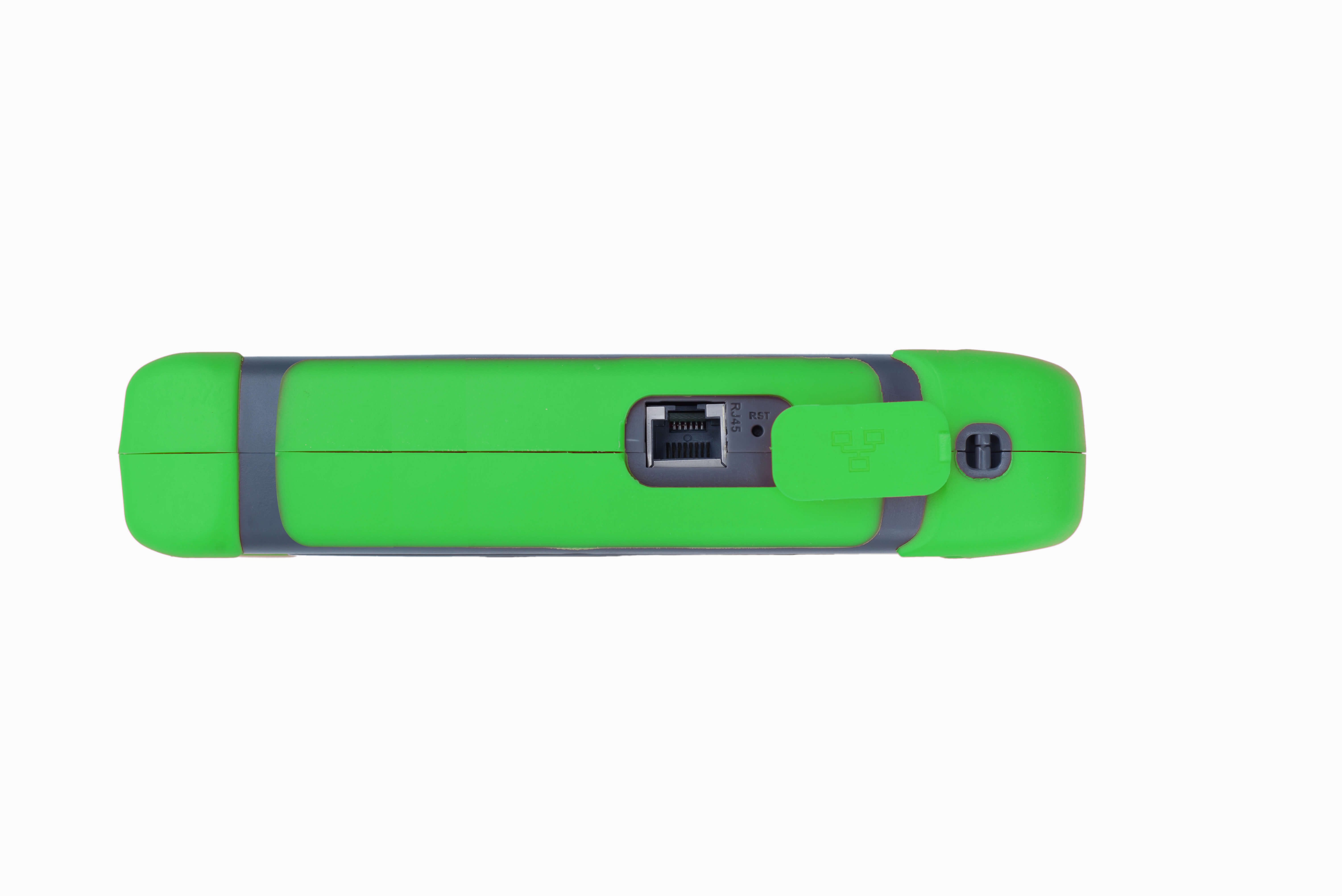

| Đo cáp mạng RJ45 | Tối đa 300m |
| Màn hình | LCD màu 3.5 inch |

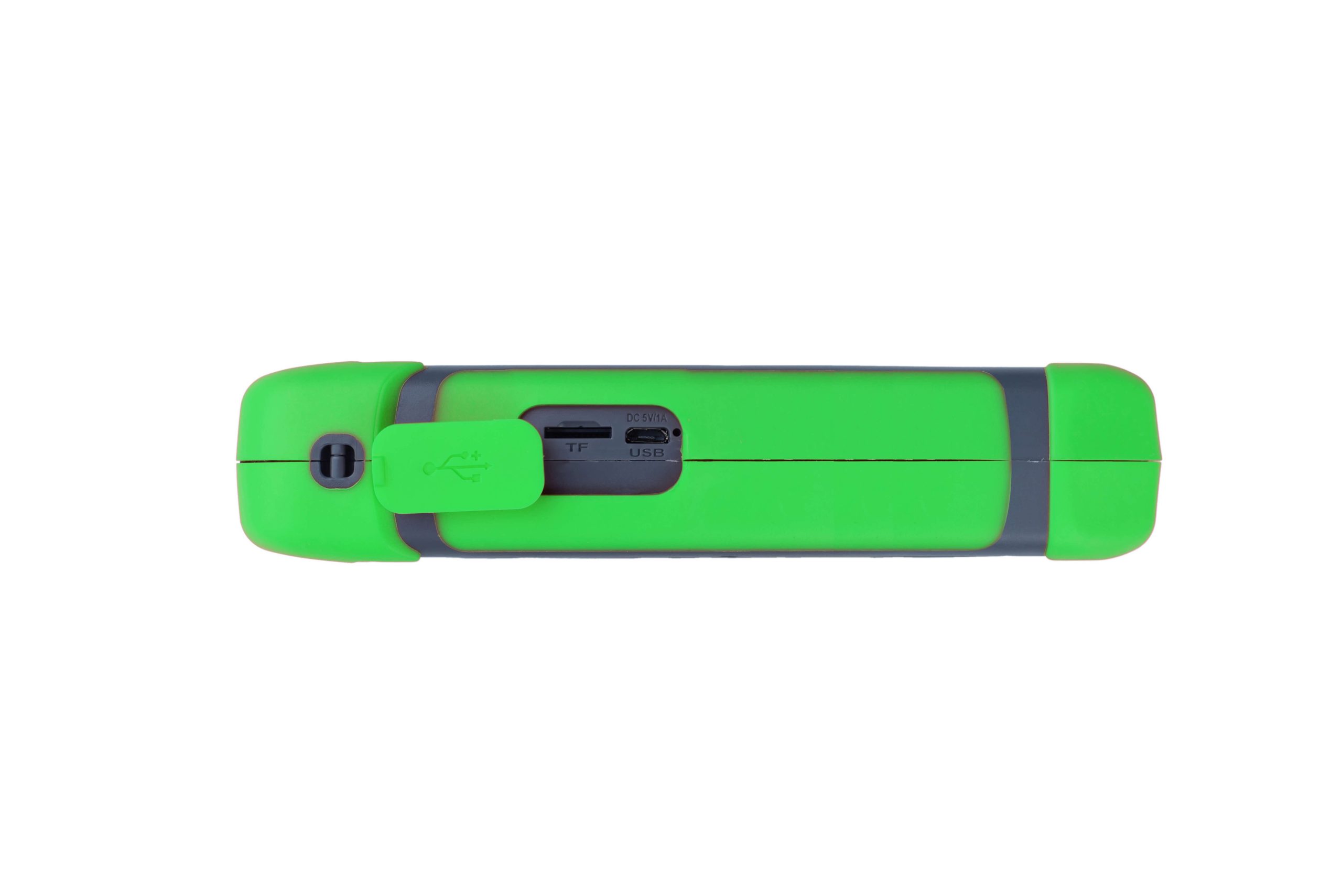

| Giao tiếp dữ liệu | Micro USB |
| Lưu trữ ngoài | TF Card |
| Pin | Lithium 3.7V / 4000mAh |
| Thời gian chờ | >20 giờ |
| Thời gian đo liên tục | >12 giờ |
| Nhiệt độ hoạt động | -10°C ~ +50°C |
| Nhiệt độ lưu trữ | -40°C ~ +70°C |
| Độ ẩm hoạt động | 0 ~ 95% không ngưng tụ |
| Kích thước | 173 × 82 × 37mm |
| Trọng lượng | ≤ 350g |
Grandlink GLK-3500 là giải pháp đo kiểm cáp quang chuyên nghiệp với thiết kế nhỏ gọn, đa chức năng và độ chính xác cao, đáp ứng hiệu quả nhu cầu kiểm tra, bảo trì và thi công hệ thống mạng quang hiện đại.
