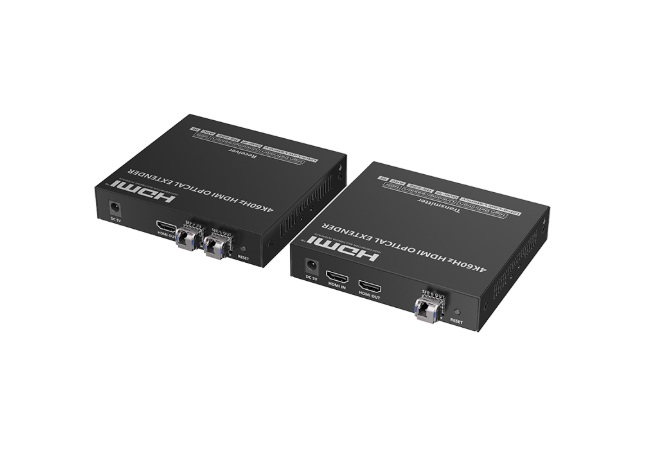

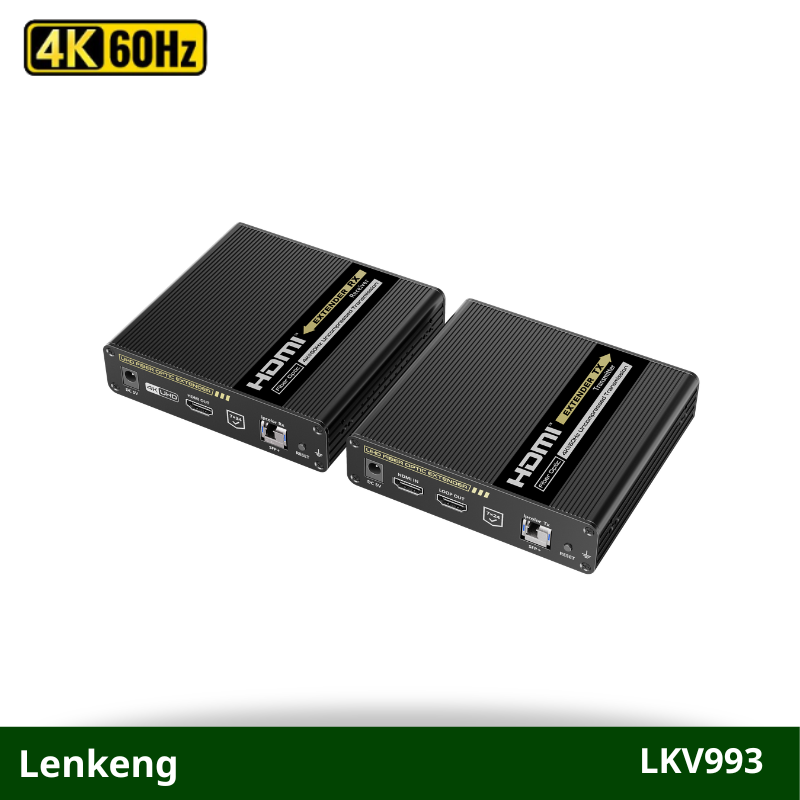

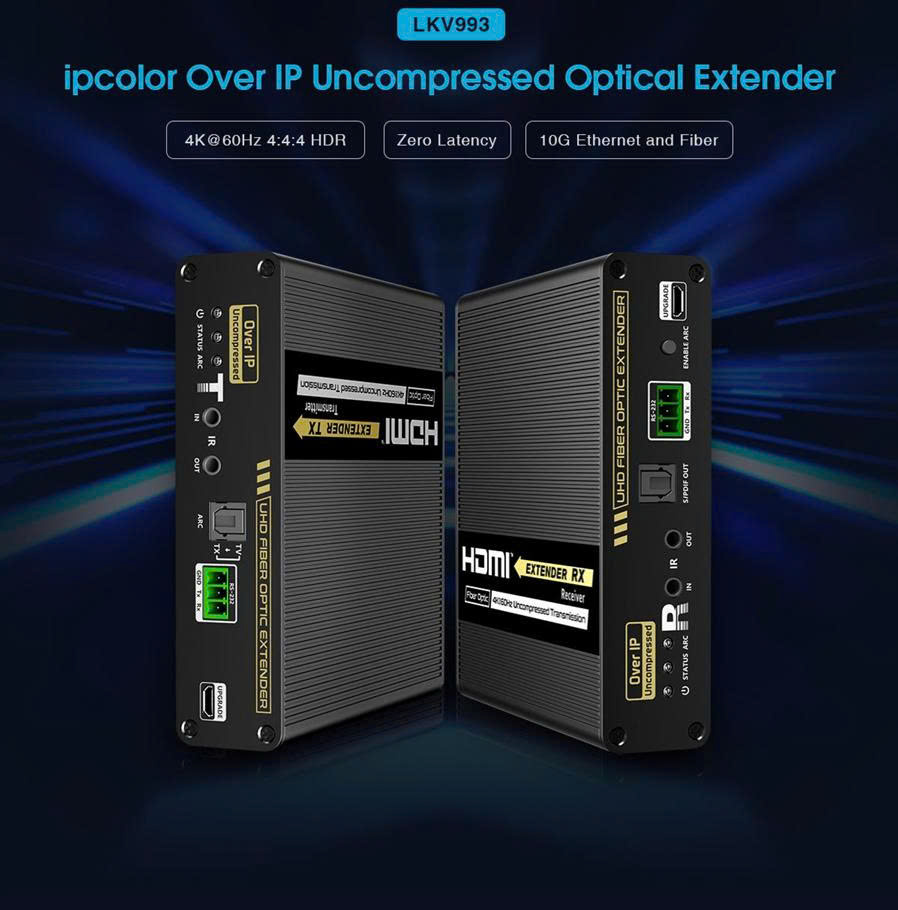

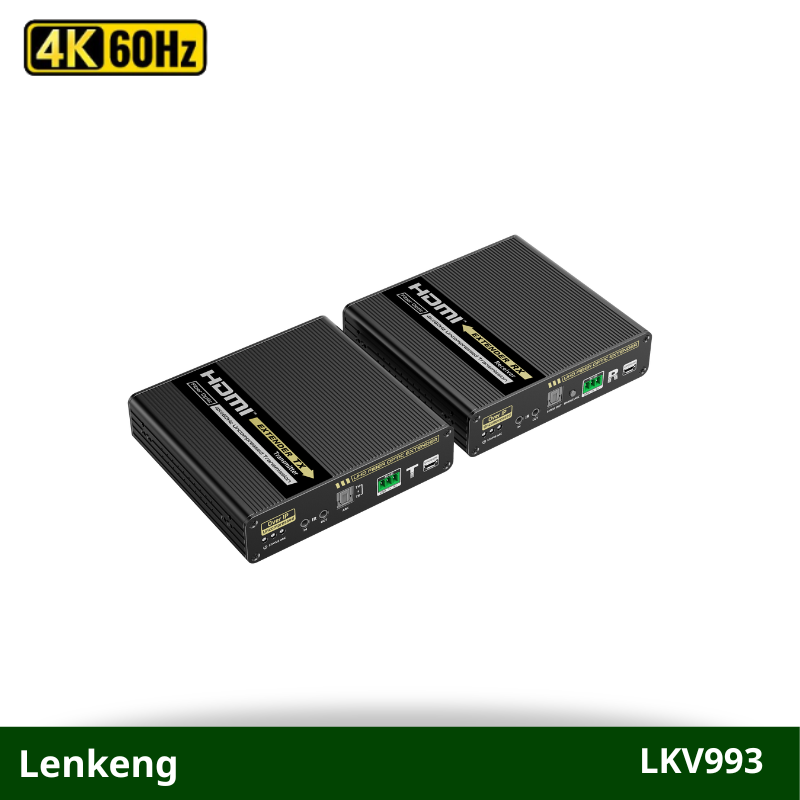

Bộ kéo dài HDMI sang quang Lenkeng LKV993 sử dụng mô-đun quang SFP+ chuẩn LC, mang lại khả năng kết nối ổn định và độ tin cậy cao trong các hệ thống AV chuyên nghiệp. Thiết bị hỗ trợ truyền tín hiệu HDMI chất lượng cao qua cáp quang với khoảng cách từ 0 ~ 40km, đảm bảo hình ảnh sắc nét, tín hiệu ổn định và độ trễ thấp.
Lenkeng LKV993 hỗ trợ linh hoạt nhiều mô hình kết nối như one-to-one, one-to-many thông qua switch quang 10G và mở rộng hệ thống bằng nhiều tầng switch (cascade switch). Giải pháp giúp truyền tải tín hiệu HDMI ổn định trên khoảng cách xa, dễ dàng mở rộng quy mô hệ thống và tối ưu chi phí triển khai. Thiết bị phù hợp cho trung tâm điều khiển, hệ thống quảng cáo kỹ thuật số, phòng họp, giáo dục, sân khấu và các ứng dụng AV chuyên nghiệp.

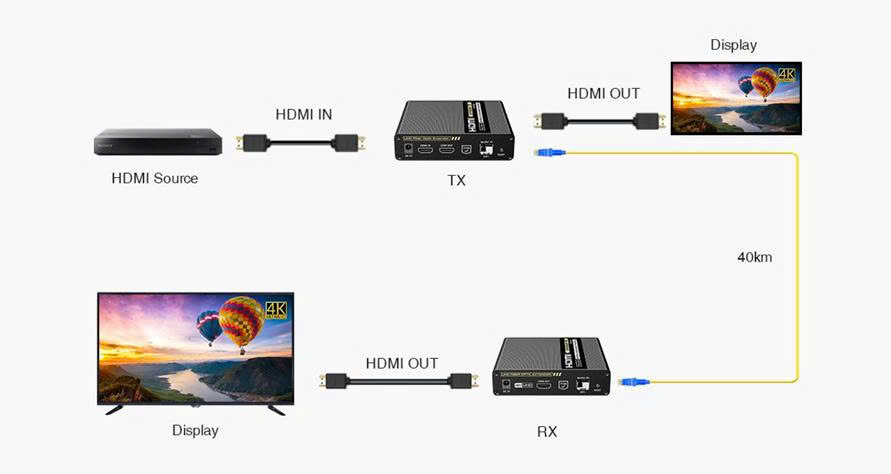

Mô hình kết nối HDMI qua chế độ quang một lần (one-to-one): thiết bị truyền TX kết nối với thiết bị nhận RX thông qua 1 tuyến quang.
Mô hình kết nối one-to-one cho phép truyền tín hiệu HDMI từ một nguồn phát đến một màn hình hiển thị qua cáp quang với khoảng cách lên đến 40km, đảm bảo tín hiệu ổn định, hình ảnh sắc nét và độ trễ thấp. Giải pháp phù hợp cho hệ thống trình chiếu, giám sát và truyền tải AV đường dài.
Bên cạnh đó, thiết bị hỗ trợ mô hình one-to-many thông qua switch quang 10G, cho phép một bộ phát TX kết nối đồng thời đến nhiều bộ nhận RX. Giải pháp giúp mở rộng hệ thống linh hoạt, đáp ứng hiệu quả nhu cầu quảng cáo kỹ thuật số, trung tâm điều khiển, phòng họp, sân khấu và các ứng dụng trình chiếu quy mô lớn.

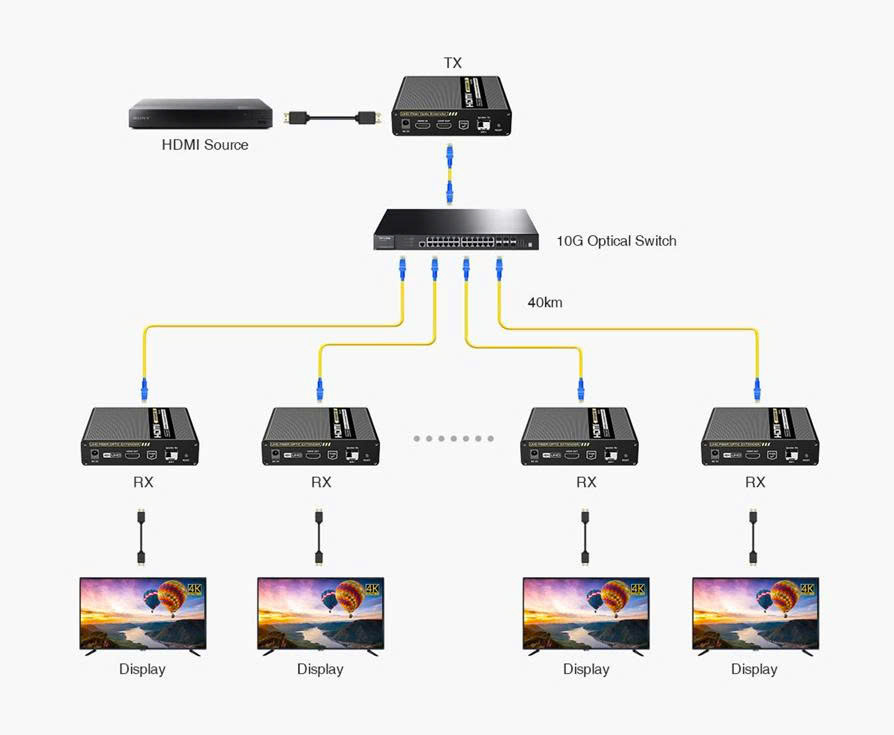

Mô hình kết nối HDMI qua chế độ quang một lần (one-to-many): thiết bị truyền TX kết nối với thiết bị nhận RX thông qua 1 switch 10G.
Contents
Ứng dụng thực tế
Trung tâm điều hành & giám sát: Truyền hình ảnh 4K chất lượng cao đến nhiều màn hình hiển thị với độ ổn định cao.
Hệ thống Digital Signage: Triển khai quảng cáo đa điểm cho trung tâm thương mại, sân bay, khách sạn.
Hệ thống AV phòng họp: Mở rộng tín hiệu HDMI khoảng cách xa mà không suy hao tín hiệu.
Nhà máy & công nghiệp: Hoạt động ổn định trong môi trường yêu cầu chống nhiễu cao.

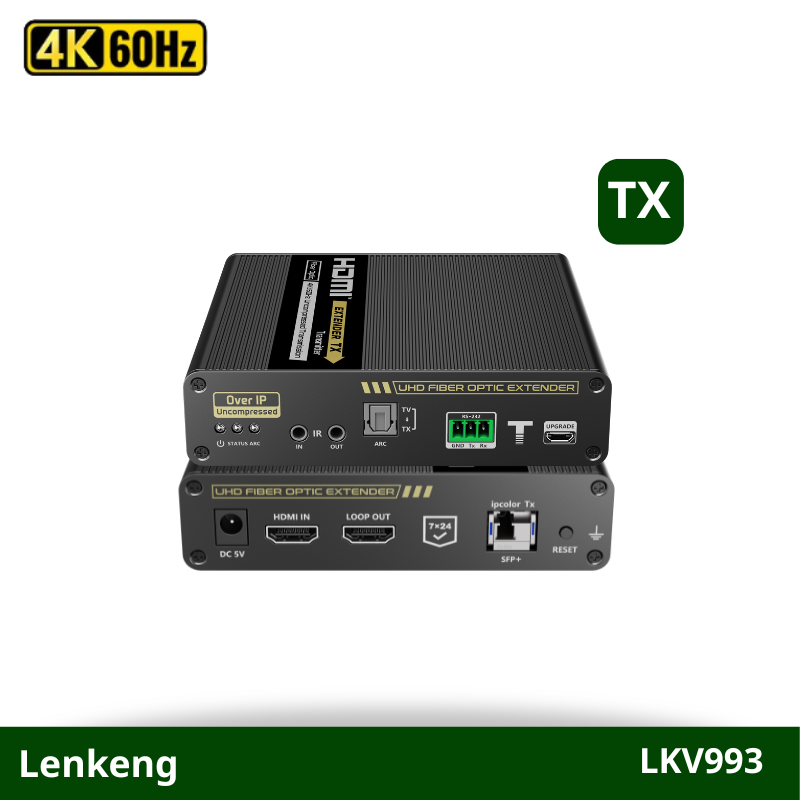

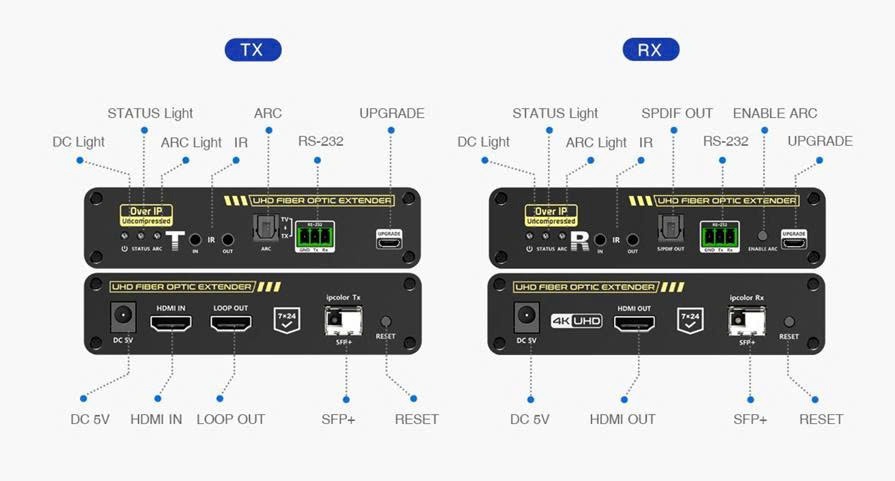

Bộ chuyển đổi HDMI sang quang Lenkeng LKV993 được trang bị nhiều tính năng cao cấp như truyền tín hiệu IR hai chiều, hỗ trợ HDMI ARC, CEC, RS-232 và truyền lệnh điều khiển từ xa, giúp nâng cao khả năng quản lý và vận hành hệ thống AV hiệu quả. Thiết bị cho phép điều khiển linh hoạt, truyền tín hiệu ổn định trên khoảng cách xa và tối ưu trải nghiệm sử dụng trong các hệ thống trình chiếu chuyên nghiệp.
Tính năng chính bộ mở rộng HDMI 4K@60Hz qua cáp quang Lenkeng LKV993
1. Hỗ trợ độ phân giải lên đến 4K@60Hz, tương thích ngược.
2. Được xây dựng trên công nghệ ipcolor PIXEL để truyền tín hiệu AV không nén qua khoảng cách xa với độ trễ cực thấp.
3. Hỗ trợ truyền tín hiệu EDID.
4. Tương thích với HDMI2.0, cũng tương thích với HDCP1.4/HDCP2.2.
5. Mở rộng tín hiệu HDMI 4K@60Hz lên đến 40 km qua cáp quang LC đơn mode.
6. Hỗ trợ kết nối một-đối-một, một-đối-nhiều và ghép nối 10G.
7. Hỗ trợ ghép nối nhiều bộ thu.
8. Hỗ trợ truyền tín hiệu hồng ngoại hai chiều (20~60KHz).
9. Hỗ trợ truyền tín hiệu RS-232 và điều khiển lệnh.
10. Hỗ trợ HDMI ARC và HDMI CEC.
11. Có chức năng nhúng và trích xuất âm thanh, và bộ thu hỗ trợ đầu ra âm thanh S/PDIF.
12. Bộ phát hỗ trợ xuất tín hiệu HDMI vòng lặp.
13. Nâng cấp phần mềm qua cổng Micro USB.
14. Chống sét đánh, chống quá áp, chống tĩnh điện.
15. Hỗ trợ Dolby Vision.
Thông số kỹ thuật
| HDMI length | ≤5m |
| Maximum transfer rate | 18Gbps |
| Compatibility | HDMI 2.0 (Deep color, 4K, HDR10, YUV4:4:4) HDCP1.4/HDCP 2.2 |
| Optical module types | SFP single-mode (default configuration), SFP multimode |
| Fiber connector type | LC |
| Connection types | One-to-one connection One-to-many connection Switch cascading |
| Transmission distance | ≤40km (single-mode) |
| Transmission latency | ≤8ms |
| Resolutions | 3840×2160@24/25/30/50/60Hz, 1080p@24/25/50/60Hz, 720p@50/60Hz, 1024×768, 1280×768, 1280×800, 1280×960, 1280×1024, 1440×900, 1600×900, 1600×1200, 1680×1050, 1920×1080, 1920×1200, 2560×1080@60Hz, 2560×1440@60Hz, 3440×1440@60Hz |
| HDMI output | LPCM7.1CH/ DTS – HD/ DTS -Audio/Dolby Digital plus/ Dolby True HD 7.1CH/ Dolby Digital 7.1CH/ Dolby Atmos |
| S/PDIF output (ARC) | LPCM 2.1CH/DTS-Audio/Dolby Digital 5.1CH |
| Audio sampling rate | 32KHz, 44.1KHz, 48KHz, 88KHz, 96KHz, 176KHz, 192KHz |
| Audio bit depth | 16bit, 24bit |
| Receiving range | ≤5m |
| Infrared frequency | 20kHz~60kHz |
| CEC | Supported |
| RS-232 (GND/RxD/TxD) | Default baud rate: 115200 Supported: 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 |
| Power Supply | DC5V/2A |
| Thông số | |
|---|---|
| Power Consumption | TX：＜7.5W，RX：＜7.5W |
| Working temperature | -20℃~50℃ |
| Storage temperature | -30℃~70℃ |
| Humidity | 0~90%RH (no condensation) |
| Housing | lron |
| Weight | TX: 468g，RX: 471g |
| Color | Black |
| Dimensions | 125.00(L)*115.00(W)*25.00(H)mm |
| Protection | ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Implementation of the standard: IEC61000-4-2 Lightning protection |
